MPN SNL 511-609

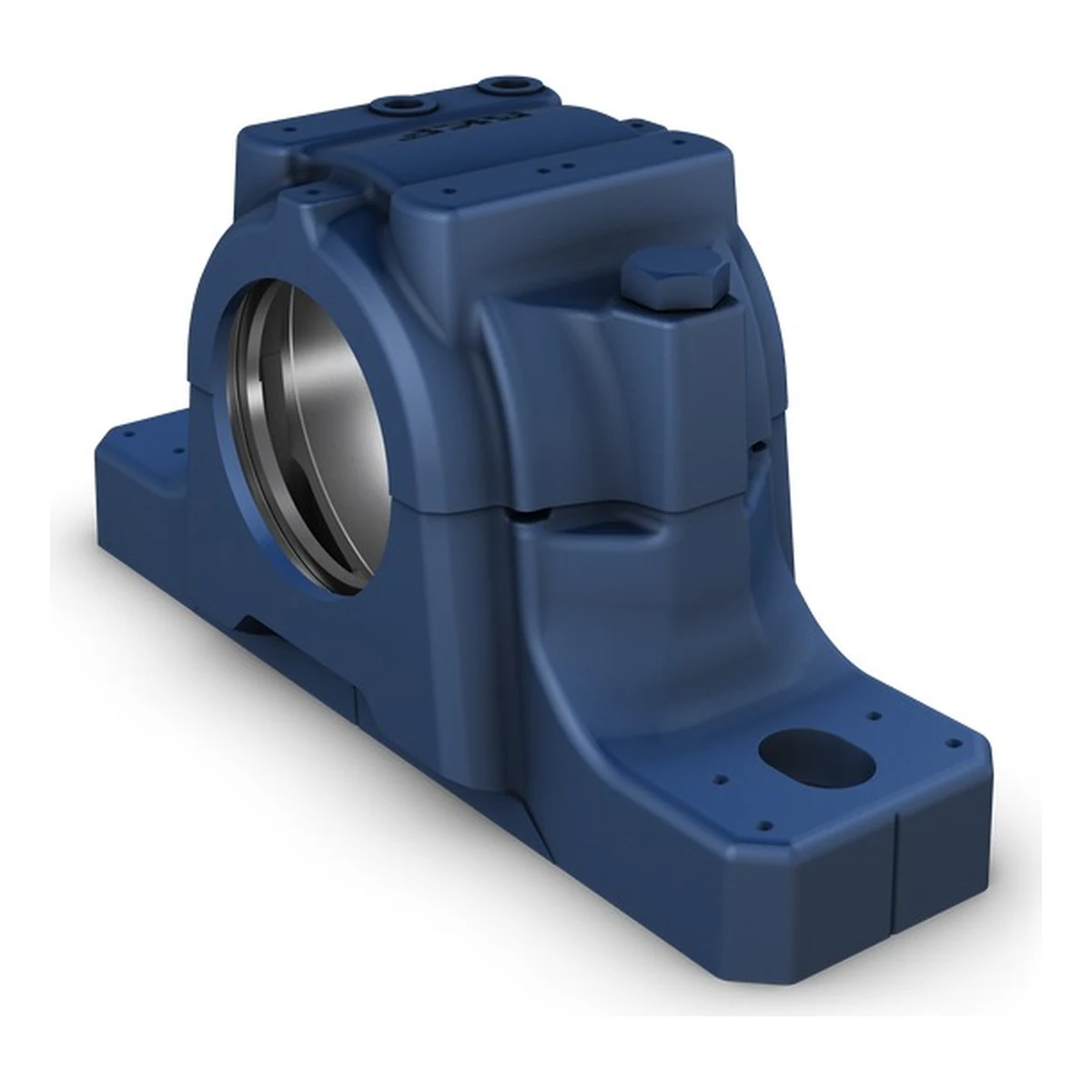

Soporte de pie partido SKF SNL 511-609 de fundición, de dos piezas, con asiento para rodamiento de 100 mm

Partido en dos piezasFundición grisDimensiones ISO 113

Regístrate para descargar

La hoja de resumen y los documentos del fabricante, en PDF.

SKF SOPORTE DE PIE PARTIDO PARA RODAMIENTO | SNL 511-609

Soporte de pie partido SKF de fundición, de dos piezas, con asiento de 100 mm y altura al centro de 70 mm. Para rodamientos a rótula 1211, 2211 o 22211 sobre manguito en eje de 50 mm.

El eje se monta ya armado: solo se coloca la tapa y se aprietan los pernos
El rodamiento trabaja entre 5 y 10 % más frío que en otros soportes
Admite sellos de doble labio, anillo en V, fieltro o laberinto

Disponibilidad y precio: consúltanos

¿Es para tu caso?

Alojar y fijar a la bancada un rodamiento de bolas o de rodillos a rótula de 100 mm de diámetro exterior. Sobre manguito de fijación lleva un 1211 EK con H 211, o un 2211 EK o 22211 EK con H 311, en eje de 50 mm; como 609, un 1309, 2309, 21309 o 22309 EK en eje de 40 mm. Al ser partido, el eje entra ya armado y basta cerrar la tapa. SKF lo usa en ventiladores, transmisiones por correa y molinos de martillo.

Trabajos

Ventiladores de minas y de escape
Ventiladores de gases de combustión
Transmisiones por correa
Molinos de martillo y de impacto
Volantes de generadores de emergencia

Materiales probados

Rodamientos
Maquinaria

Ojo: No trae rodamiento, manguito, sellos ni aros de fijación: se piden aparte según el eje.

Por qué elegirlo

Base nervada y rígida

No se deforma con un apriete excesivo

Tapa y base emparejadas

Mismo número de serie: no se confunden

Grasa al lateral

Guía la grasa nueva hasta el rodamiento

Qué es y cómo funciona

Soporte de pie partido de fundición gris, serie SNL de SKF: base y tapa en dos piezas, con asiento de 100 mm para el rodamiento y altura al centro de 70 mm.

Cuándo no usarlo

No trae rodamiento, manguito, sellos ni aros de fijación: se piden aparte según el eje. Para cargas que no van hacia la base hay que verificar pernos y fijación.

Especificaciones técnicas

Especificaciones técnicas de SKF SOPORTE DE PIE PARTIDO PARA RODAMIENTO | SNL 511-609
Lubricación	Grasa, boquilla AH 1/8-27 PTF incluida, llenado inicial de 55 a 90 g
Masa	4.71 kg
Diámetro del asiento del rodamiento	100 mm, tolerancia G7
Ancho del asiento	44 mm
Altura al centro	70 mm
Diámetro de eje	50 mm con manguito H 211 o H 311, 40 mm con H 309 o H 2309
Rodamientos compatibles	1211 EK, 2211 EK, 22211 EK (eje de 50 mm), 1309 EK, 2309 EK, 21309 EK, 22309 EK (eje de 40 mm)
Dimensiones exteriores	255 x 95 x 127 mm (largo x ancho x alto)
Distancia entre tornillos de fijación	210 mm
Tornillos de fijación	2 de 16 mm, par de 200 N·m
Carga de rotura	140 kN a 180°, 90 kN axial
Material	Fundición gris, pintura ISO 12944-2 clase C2

Más sobre este producto

Preguntas frecuentes

¿Qué rodamiento lleva el SNL 511-609?

Uno de 100 mm de diámetro exterior. El «511» indica rodamientos de las series 12, 22 y 222 sobre manguito: 1211 EK con manguito H 211, o 2211 EK y 22211 EK con H 311, en eje de 50 mm. El «609» indica las series 13, 23, 213 y 223: 1309 EK o 21309 EK con H 309, y 2309 EK o 22309 EK con H 2309, en eje de 40 mm. También admite esos rodamientos sobre asiento cilíndrico.

¿Qué piezas hay que pedir aparte?

El soporte viene sin sellos. Según el eje se piden el rodamiento, el manguito de fijación, dos sellos TSN 511 (eje de 50 mm) o TSN 609 (eje de 40 mm), y, en el soporte fijo, los aros de fijación, por ejemplo FRB 11.5/100 para el 1211 o FRB 9.5/100 para el 2211 y el 22211. Para cerrar un extremo de eje existe la tapa lateral ASNH 511-609.

¿Cómo se fija y con qué par?

Con dos tornillos de 16 mm separados 210 mm, apretados a 200 N·m. Los pernos de la tapa son M12 x 60 y van a 80 N·m: de ese apriete depende la capacidad de carga del soporte. La base trae líneas marcadas con el centro del agujero para facilitar la alineación.

¿Cuánta grasa lleva al montar?

SKF indica un llenado inicial de 55 g (20 % del espacio libre) o 90 g (40 %). La tapa tiene dos orificios roscados para la boquilla, y el soporte trae una boquilla AH 1/8-27 PTF. Su sistema de guiado lleva la grasa nueva hasta el lateral del rodamiento.

¿Qué carga aguanta?

Está pensado para cargas que empujan hacia la base. SKF publica una carga de rotura de 140 kN a 180°, 125 kN a 120° y 90 kN en sentido axial, y recomienda un factor de seguridad de 6 en aplicaciones generales. Si la carga va en otra dirección, o la axial supera el 5 % de P180°, el soporte debe llevar fijas o un tope.
