MPN 14753

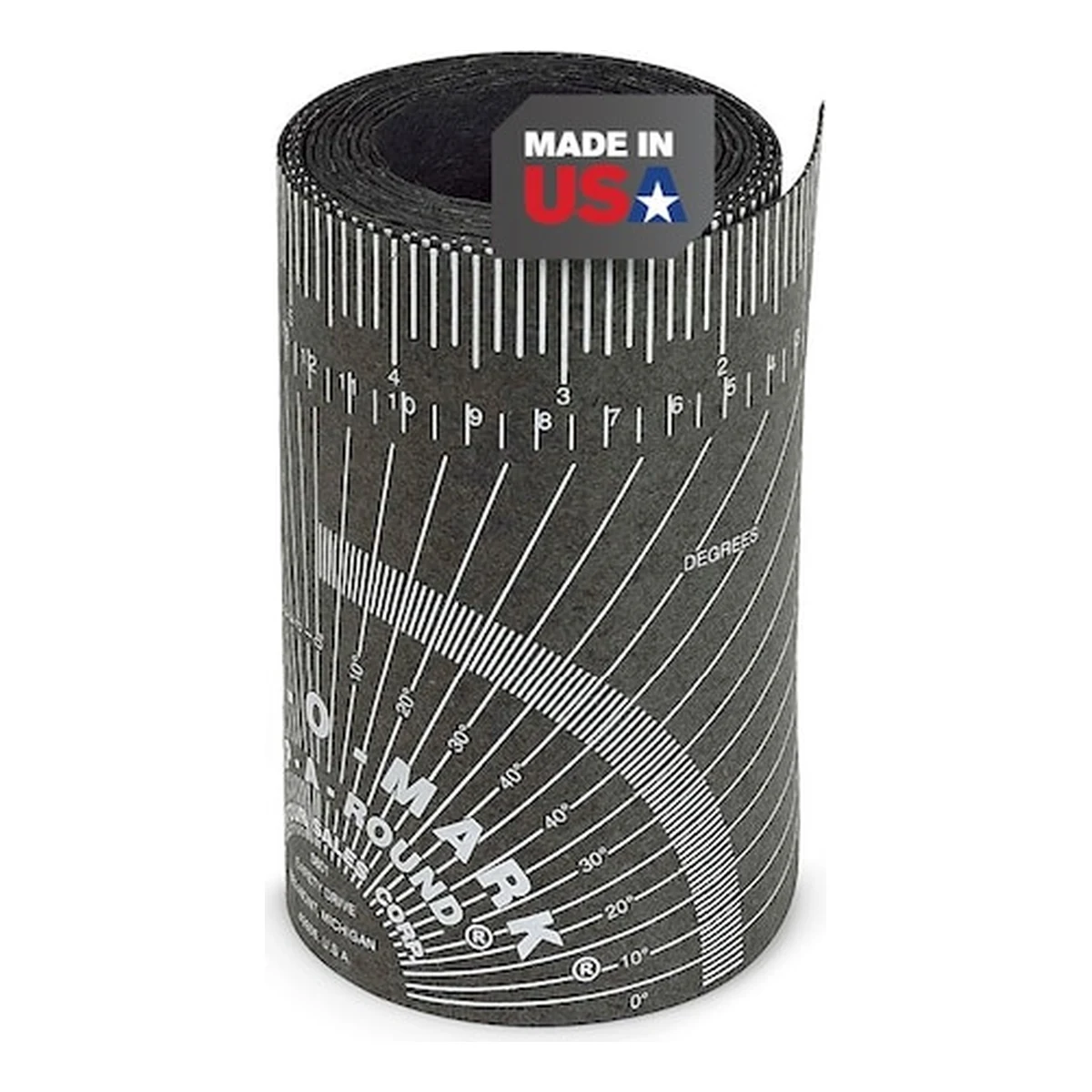

Rollo de la cinta Wrap-A-Round Jackson Safety 14753, negra con escala y tabla de tangentes impresas

Tubo de 3" a 10"Hasta 177 °CSin asbesto

Regístrate para descargar

La hoja de resumen de este producto, en PDF.

JACKSON SAFETY WRAP-A-ROUND CINTA PARA TRAZAR TUBERÍA DE 3" A 10" | 14753 | 6 FT

Cinta envolvente Wrap-A-Round grande de Jackson Safety para trazar líneas rectas alrededor de tubos de 3" a 10": 6 ft de largo y 3 7/8" de ancho, con escala en pulgadas y centímetros y tabla de tangentes.

Trazo recto alrededor del tubo sin escuadras ni plantillas
Resiste hasta 177 °C sobre tubería caliente
Escala en pulgadas y centímetros y tabla de tangentes

Disponibilidad y precio: consúltanos

¿Es para tu caso?

Trazar una línea recta y a escuadra alrededor de un tubo de 3" a 10" de diámetro antes de cortar o soldar, o usarla como borde guía. Al envolver el tubo y empalmar sus bordes, el canto queda perpendicular al eje y se marca siguiéndolo. Resiste el frío y el calor hasta 177 °C (350 °F), así que sirve sobre tubería tibia o precalentada.

Trabajos

Trazar cortes rectos en tubería
Marcar la línea antes de soldar
Guía de borde para oxicorte
Prefabricado de tuberías en taller
Trazar cortes en ángulo con tangentes

Ojo: Para medir el diámetro con precisión no es la indicada: Jackson la describe como herramienta para trazar, no como cinta graduada en diámetro.

Por qué elegirlo

Para tubo de 3" a 10"

6 ft de largo por 3 7/8" de ancho

Hasta 177 °C

Material flexible que resiste calor y frío

Sin asbesto

Hecha en EE. UU. por Jackson Safety

Qué es y cómo funciona

Cinta flexible Wrap-A-Round (línea Curv-O-Mark) de Jackson Safety, de material tipo empaquetadura negro y sin asbesto. Mide 6 ft (1.83 m) por 3 7/8" (98 mm) y trae impresa una escala en pulgadas y centímetros, tabla de tangentes y otras marcas.

Cuándo no usarlo

Para medir el diámetro con precisión no es la indicada: Jackson la describe como herramienta para trazar, no como cinta graduada en diámetro. Tampoco para tubos de más de 10".

Especificaciones técnicas

Especificaciones técnicas de JACKSON SAFETY WRAP-A-ROUND CINTA PARA TRAZAR TUBERÍA DE 3" A 10" | 14753 | 6 FT
Material	Material flexible tipo empaquetadura, sin asbesto
Longitud	6 ft (1.83 m)
Ancho	3 7/8" (98 mm)
Diámetro de tubo	3" a 10"
Temperatura máxima	177 °C (350 °F)
Escala	Pulgadas (al 1/8") y centímetros en el borde superior
Marcas impresas	Tabla de pulgadas, tabla de tangentes y graduación en grados
Color	Negro con impresión blanca
Línea	Curv-O-Mark Wrap-A-Round, talla grande
País de origen	EE. UU.

Más sobre este producto

Preguntas frecuentes

¿Sirve para medir el diámetro del tubo?

No es su función. Jackson Safety la presenta como herramienta para trazar líneas rectas alrededor de tubos, con escala en pulgadas y centímetros, tabla de pulgadas y tabla de tangentes; no trae escala de diámetro. Para leer el diámetro se usa una cinta graduada en diámetro.

¿Para qué diámetros de tubo sirve?

La 14753 es la talla grande: 6 ft de largo por 3 7/8" de ancho, para tubos de 3" a 10". Jackson tiene la 14752 de 4 ft para tubos de 3" a 6" y la 14754 de 7 ft (5" de ancho) para tubos de 4" a 12".

¿Aguanta el calor de un tubo precalentado?

Sí, hasta 177 °C (350 °F). Es de un material flexible tipo empaquetadura que resiste el calor y el frío y no contiene asbesto.

¿Cómo se usa para trazar un corte recto?

Se envuelve la cinta alrededor del tubo y se ajusta hasta que los bordes empalmen parejos: así el canto queda a escuadra con el eje. Luego se marca siguiendo el borde con tiza de soldador o marcador, y se corta o se suelda sobre esa línea.

¿Para qué sirve la tabla de tangentes?

Jackson la imprime, junto con la tabla de pulgadas y otras marcas en grados, como ayuda para trazar sobre el tubo. Sirve de referencia al marcar cortes en ángulo; los valores exactos se toman del plano o de la tabla de la cinta.
